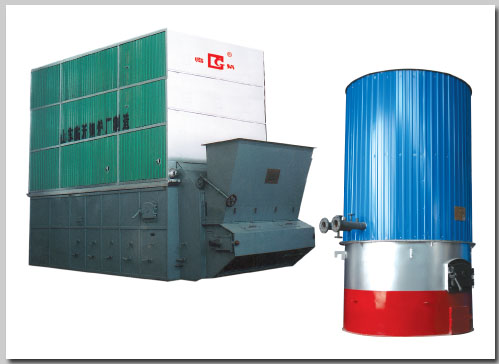

YLW系列导热油锅炉

产品特点

     ● 导热油锅炉能在较低的运行压力下，获得较高的工作温度，具有低压、高温的技术特性。
     ● 可实现稳定的加热和精确的温度调节，满足不同的要求。
     ● 在各个等级负荷下，热效率均能保持在最佳水平。
     ● 具有完备的运行控制和安全监测装置，操作方便、安全可靠。闭路循环，液相输送热能，热损失小，节能效果显著，运行成本低。
     ● 快装或组装出厂，运输方便，安装周期短，投产见效快。
     ● 结构紧凑，均可单独布置，锅炉房投资省。
     ● 锅炉保温性能好，采用了高效保温材料和先进的施工工艺，炉墙散热损失小。

有机热载体锅炉主要性能参数
锅炉型号项目	YGL 120MW	QXG 0.24	YGL 350MW	QXG 0.45	QXG 0.7	QXL 1.4	LYG ▲ 0.13	LYG ▲ 0.15
热功率 MW	0.12 (10)	0. 24 (20)	0.35 (30)	0. 45 (40)	0. 7 (60)	0. 45 (120)	0. 13 (10)	0. 15 (12)
热效率 %	>65*	>65	>69.7*	>68	>70	>74	>62	>62
额定工作压力（ Mpa ）	1	1	1	1	1	1	0.6	0.3
满负荷运行耗煤量（ Kg/h ）	21.9	58.0	61.2	82.9	120.2	316.5	31.6	31.6
受热面积 m 2	14	25.6	48.28	48.3	62.7	101.3	11.72	6.86
额定工作温度℃	300	300	300	300	300	300	300	300
炉内容油量 m 3	0.21	0.3	0.38	0.6	0.8	1.1	0.45	0.6
循环油量 m 3	8.22	30	23.8	40	60	100	/	/
外形尺寸（长 x 宽 x 高） mm	Φ 1350 x2.055	1800 x1800 x3600	2291 x2079 x2165	2000 x2000 x4200	5800 x2004 x5000	7500 x2800 x6000	1800 x1700 x2500	1800 x1678 x2520
总装机容量（ KW ）	5.1	7.5	10.25	15	15	30	/	/
配管连接口径 Dn(mm)	40	40	80	80	10	125	80	80
设备总重量（ Kg ）	2882	3412	7072	8200	14800	19500	3072	3072
注：锅炉满负荷耗煤量按二类烟煤计算（ dw=21320KJ/Kg ）热效率带 * 为设计热效率带▲的为气相导热油炉

有机热载体锅炉主要性能参数
锅炉型号项目	YLL1.2	YLL 0.95	YGL 1.2	YGL 0.95	YLL 1.4	YGL 1.4	YGL 0.01 2	YLL 1.8	YLW 1.8	QGL ▲ 350
热功率 MW( 万 Kcal)	1.2 (100)	0.95 (80)	1.2 (100)	0.95 (80)	1.4 (120)	1.4 (120)	0.012 (1)	1.8 (150)	1.8 (150)	0.35 (30)
热效率 %	>74.9	>70.2	>72.7	>70	>74.67	>65	>69.83	>74.4	>74.45	>62.9
额定工作压力（ Mpa ）	0.7	0.7	0.7	0.7	1.0	1.0	0.7	0.7	0.7	0.3
满负荷运行耗煤量（ Kg/h ）	326	275	481.7	228.8	251.8	628.7	2.1	407.7	407.7	74.8
受热面积 m 2	74.3/34	74.3	74.3/34	74.3	86.2/27.5	86.4	3.06	107.3/32	83.6/32	12.57
额定工作温度℃	300	300	300	300	300	300	280	300	300	300
炉内容油量 m 3	0.86	0.86	0.86	0.86	0.95	0.95	0.011	1.4	1.4	1.0
循环油量 m 3	69.9	55.33	69.89	55.3	81.5	81.5	2.12	84.1	104.8	/
外形尺寸（长 x 宽 x 高） mm	4750 x2162 x1780	4750 x2162 x1780	2440 x2360 x3590	2440 x2360 x3590	5050 x2165 1780	2530 x2410 x3550	Φ 1000 x1400	5850 x2162 x1780	5850 x2162 x1780	1800 x1800 x3109
总装机容量（ KW ）	40.5	25.5	41.25	26.25	45.75	43.95	1.5	41.75	56.75	1.0
配管连接口径 Dn(mm)	125	125	125	125	125	125	25	125	150	100
设备总重量（ Kg ）	16600	16432	9710	9710	18990	11033	1300	22022	29529	4900
注 : 锅炉满负荷耗煤量按二类烟煤计算（ dw=21320KJ/Kg ）带▲的为气相导热油炉

有机热载体锅炉主要性能参数
锅炉型号项目	YLW 7.0 (600)	YLW6 (500)	YLW 5.0 (420)	YLW 3.5 (300)	YLW 4.2 (360)	YGL 0.24 (20)	YGL 0.12 (10)	YGL 0.75 (60)	YGL 0.95 (80)	YLW 2.3 (200)
热功率 MW( 万 Kcal)	7.0 (600)	6.0 (500)	5.0 (420)	3.5 (300)	4.2 (360)	0.24 (20)	0.12 (10)	0.75 (60)	0.95 (80)	2.3 (200)
热效率 %	>76	>76	>74	>74	>75	>65	>65	>70	>67.7	>74.95
额定工作压力（ Mpa ）	0.7	1.0	1.0	1.0	1.0	1.0	1.0	1.0	0.7	0.7
满负荷运行耗煤量（ Kg/h ）	1546	1323	1128	791	943	53	26.4	145	409.8	517.3
受热面积 m 2	479	413.5	291	180	255	23	14	63	74.3	83.6/32
额定工作温度℃	300	300	320	320	320	300	300	300	300	300
炉内容油量 m 3	4.1	3.5	3.01	2.92	2.71	0.25	0.12	0.92	0.81	1.6
循环油量 m 3	394	280	70	200	58	16.7	10	51.9	55.33	134
外形尺寸（长 x 宽 x 高） mm	8720 x3400 x5400	7840 x3400 x6340	7300 x3200 x5750	6900 x2720 x5280	6600 x3200 x5750	1945 x1600 x2690	Φ 1350 x2055	1886 x2625 x2405	2440 x2360 x3590	5850 x2162 x1780
总装机容量（ KW ）	163.5	135	138	92.5	119.5	6.6	5.1	23.6	33.25	61.75
配管连接口径 Dn(mm)	273	273	219	159	219	57	45	108	125	150
设备总重量（ Kg ）	63360	60023	43410	32680	46180	3630	2654	7010	9710	23559
注 : 锅炉满负荷耗煤量按二类烟煤计算（ dw=21320KJ/Kg ）热效率带 * 为设计热效率
